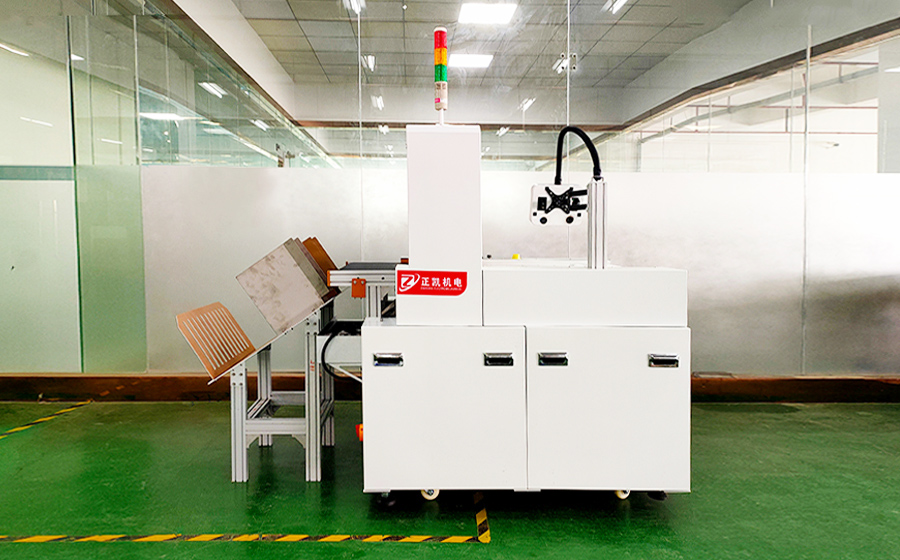

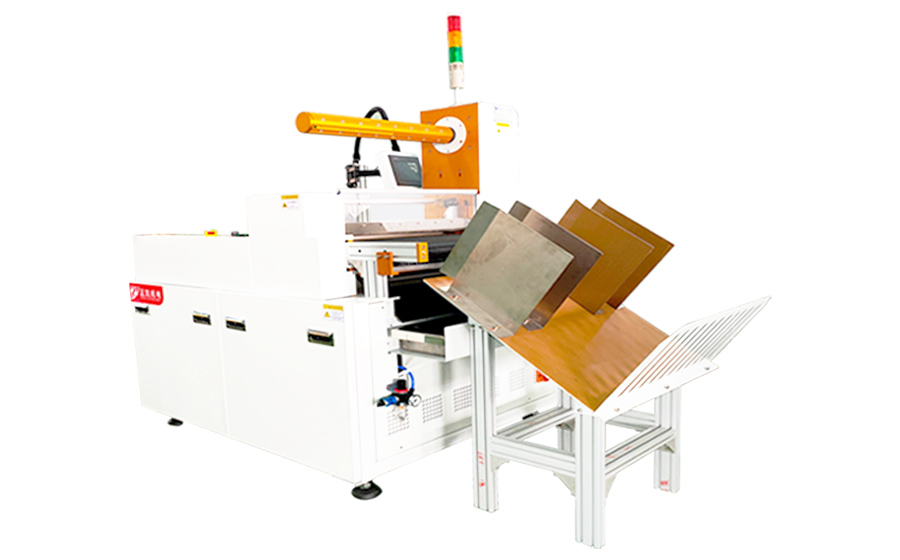

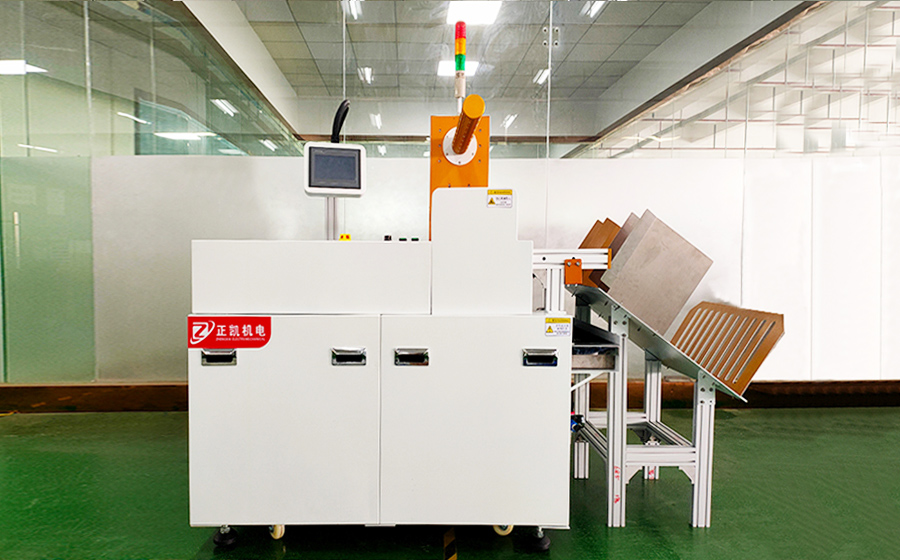

自动覆膜裁切机zkfm-z6尊龙旗舰厅

一、设备概述

z6尊龙旗舰厅用于复合板，将材料自动覆上保护膜并裁切成单片。

可节省原材料的浪费，减少人工操作。

二、设备规格以及主要技术指标

◆生产能

1.产  量：根据裁切长度而定

2.裁切尺寸：长度：250～500mm宽度：200～500mm材料厚度：t=0.4～1mm

3.膜尺寸：宽度：500mm厚度：15～76μm直径：￠160~250mmmax

4.覆   膜：覆膜偏移量：±2mm覆膜速度: 0～5m/min节拍6秒一片

5.产品要求：产品曲翘度（500mm×500mm）：10mm以内。

外观要求：目视无气泡、无划伤、无压痕。

6.传送面高度: 900mm±20mm

◆主要组成机构

1.整列机构：定位检测光电检测到材料后，输送马达暂停输送，

整列马达通过同步带驱动两侧挡料柱同时往输送靠拢。整料宽度

200-500㎜,依据材料宽度人机设定。

2.卷料固定：φ3寸气胀轴固定，与磁粉制动器配合，可控制气胀轴扭力。

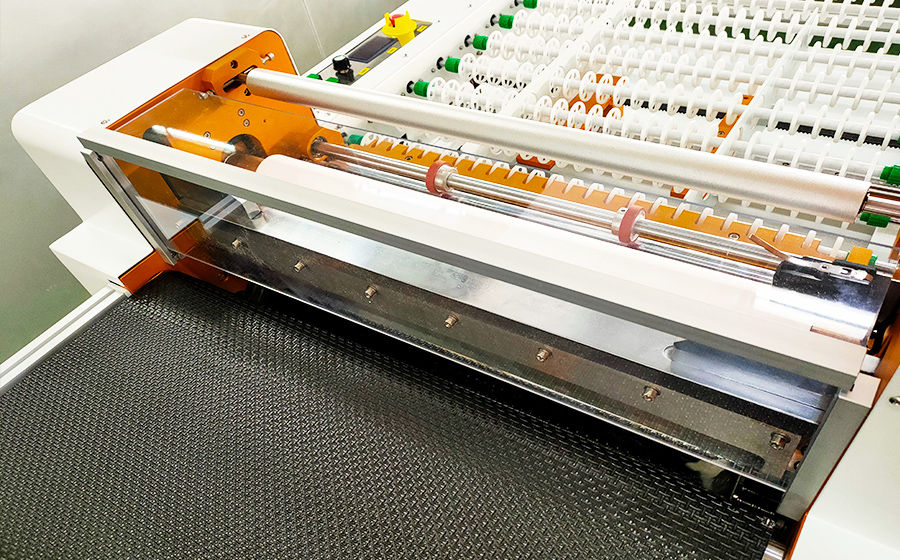

3.覆膜机构：自动覆膜裁切机固定在气胀轴上的材料经过上覆膜滚轮向下绕并覆在材料上。

上下两组滚轮采用包胶硬度70°制作，包胶轮接触材料表面避免包胶后起泡。

上覆膜轮可通过两组气缸带动其升降，行程为30㎜，方便穿膜。

4.裁切机构:采用铡刀方式裁切，可以裁产品料头及保护膜，铡刀往下

裁切稳定性好，效率高寿命长。

5.接料盘: 裁切完成后覆膜后的产品流入接料盘，堆叠起来。

6.控制系统：plc配合人机界面，操作界面直观简单。

7.保护膜前后两边均预留2到3mm余量，防止切刀切伤产品。

8.入料采用枚叶式upe输送滚轮传送，装有档料定位装置，用于防止材料

冲过定位线，导致材料片与片间隔不准。

◆utility

1.电力：ac380v 三相 50hz，1kw

2.空气源：5～7kg/c㎡

3.空气量：30～40l/min

4.自动覆膜裁切机机台尺寸：约l2017㎜×w1080㎜×h1459㎜
